Матричный HDMI коммутатор 9 x 9 с поддержкой HDBaseT-Lite ATEN VM3909H

Учитывая быстрое развитие технологии HDBaseT, компания ATEN выпустила новый матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3909H. Коммутатор расширяет расстояние передачи несжатого цифрового видеокачества 4K/Full HD, звука, сигналов ИК и питания до 40/70 метров, используя технологию HDBaseT и один кабель Cat 6a.

При использовании коммутатора VM3909H совместно с передатчиком (receiver) VE805R, поддерживается технология компании ATEN Seamless Switch™ и функция создания видeостен. Эксклюзивная технология Seamless Switch™ компании ATEN использует графический процессор на основе FPGA-матрицы, чтобы обеспечить непрерывное потоковое видео, управление в реальном времени и стабильную передачу сигнала от всех источников. Функция создания видео-стены, позволяющая с помощью простого графического интерфейса пользователя создать до 18 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен. Наличие функции Power over HDBaseT (POH) представляет оригинальный способ для питания приемников VE802R с помощью кабеля Cat 5e и избавляет от необходимости использования дополнительного адаптера питания.

Коммутатор VM3909H совместно с надежным распределением сигнала предлагает гибкость и управляется с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений. Он разработан в качестве функциональной и интегрированной системы управления, созданной для применения в жилых и промышленных помещениях или в конференц-центрах.

Особенности

  • Поддерживает 9 HDMI-входов и зеркальные 9 HDMI- или HDBaseT-выходов
  • Дублирующиеся выходные разъемы HDMI можно использовать для проверки соответствующего выхода HDBaseT или в качестве дополнительного видеомонитора*
  • Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
  • Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатор к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a** / ***
  • Технология™ Безупречного коммутатора – модуль FPGA (ПЛИС) от ATEN объединяет видеоформаты для непрерывной потоковой передачи видео контента, коммутации в реальном времени и устойчивой передачи сигнала**
  • Видеостена - позволяет создавать пользовательские схемы видеостен с помощью интуитивно понятного графического пользовательского интерфейса**
  • Специалист EDID™ - выбор оптимальных параметров EDID для плавного включения питания, высококачественного воспроизведения и использования наилучшего разрешения видеосигнала на различных экранах
  • Возможность управления несколькими способами - с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений
  • Двунаправленные ИК-порты поддерживают полный диапазон частот ИК-сигналов от 30 кГц до 60 кГц
  • Поддержка функциональной возможности LockPro™ разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах.
  • Возможность обновления микропрограммы
  • Возможность монтажа в стойку (VM3909H: высота 2U)
            Примечание:
            * Выводы HDMI не поддерживают функции Видеостены и Безупречного коммутатора™.
            ** Функции Безупречного коммутатора™, Видеостены и POH доступны только при использовании             совместимого ресивера.
            *** Модель VM3909H может обеспечить до 15,4 Вт / 48 В постоянного напряжения (DC) на порт и 75 Вт общей             мощности; пожалуйста, убедитесь, что потребляемая мощность устройств, подключенных к VM3404H, не             превышает этот предел.

Технические характеристики

Видеовход Интерфейс 9 x HDMI тип A гнездо (черный)
Импеданс 100 Ом
Макс. расстояние 1.8 м
Видеовыход Интерфейс 9 x HDMI тип A гнездо (черный);
9 x RJ-45 (гнездо)
Импеданс 100 Ом
Макс. расстояние HDMI: до 15 м
HDBaseT: 4K до 35 м (Cat 5e/6) / 40 м (Cat 6a);
1080p до 60 м (Cat 5e/6) / 70 м (Cat 6a)
Видео Макс. скорость передачи данных 10.2 Гбит/с (3.40 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MHz
Соответствие HDMI (3D, Deep Color, 4K); совместимость с HDCP 1.4
Consumer Electronic Control (CEC)
совместимость с HDBaseT
Макс. разрешение до  4096 x 2160 / 3840 x 2160 при 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 при 30Hz (4:4:4)
Макс. расстояние до 70 м*
Управление RS-232 Разъем: 1 x DB-9 гнездо (черный)
Скорость передачи данных и протокол:
Скорость передачи данных: 19200, Бит данных: 8, Стоп-бит: 1,
Четность: Нет, Контроль потока: Нет
ИК-порт 9 x Mini Stereo гнезда (черные);
полный диапазон частот от 30 до 60 кГц
Ethernet Разъем: 1 x RJ-45, гнездо)
Установки EDID Режим EDID: Default / Port 1 / Remix / Customized
(Поддерживается мастер установки EDID)
Питание Разъем 1 x 3-контактное гнездо переменного тока;
I/P Rating 100-240 VAC; 50-60 Hz; 1.0A
Потребляемая мощность 110 VAC, 77.44 W (w/o PoE)
220 VAC, 75.24W (w/o PoE) **
Окружающая среда Рабочая температура 0-50°C
Температура хранения -20°C - 60°C
Влажность 0% - 80% относительная, без конденсата
Физические
характеристики
Материал корпуса Металл
Вес 7.33 кг
Размеры
(Д x Ш x В)
43.24 x 38.23 x 8.80 см

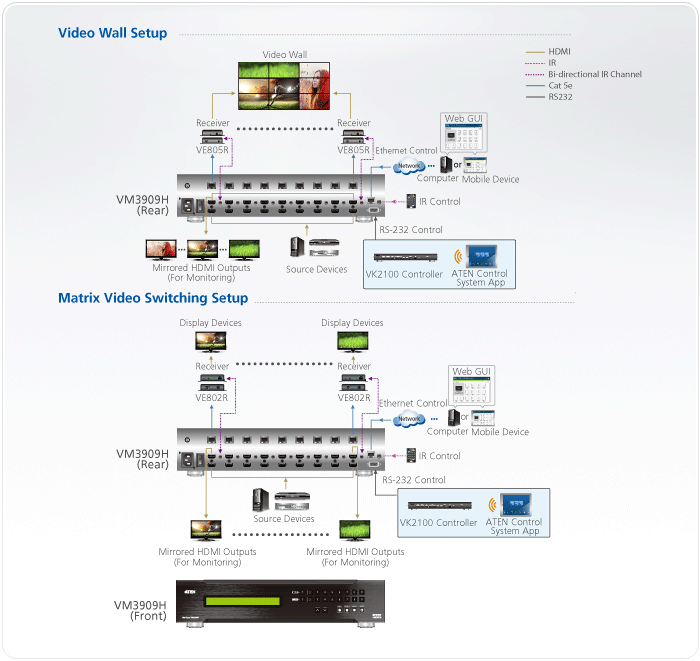

Схема подключения


Комплектация

  • 1x матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3909H
  • 1x кабель питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя.



Поддержка и загрузка

• Скачать проспект ATEN VM3909H

• Скачать руководство пользователя ATEN VM3909H
