Матричный HDMI коммутатор ATEN VM5808H

Матричный HDMI коммутатор ATEN VM5808H

Матричный коммутатор 8х8 HDMI ATEN VM5808H с масштабированием передает сигналы между 8 HDMI источниками и дисплеями. Он может самостоятельно переключать и организовать аудио/видео потоки в любых возможных направлениях, а также обеспечивать быстрый мониторинг соединений через ЖК-экран на передней панели. Специально разработанная технология плавного переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывный поток видео, управление в реальном времени и стабильную передачу сигнала. Встроенный высокопроизводительный скейлер преобразует входное видео разрешение в разрешение, оптимальное для принимающего дисплея, передавая изображение в максимальном качестве. Матричный коммутатор 8х8 HDMI применяется для сценических выступлений, конкурсов, центров управления, а также любой задачи, требующей отчеты в реальном времени.

Технология ATEN Seamless Switch >>

Особенности

  • Соединяет 8 HDMI источников с 8 HDMI дисплеями
  • Передача на большое расстояние – поддерживает до 15 м (24 AWG)
  • HDMI (3D, Deep color); HDCP совместимость
  • Встроенный высокопроизводительный скейлера для достижения наилучшего качества изображения
  • Простое переключение между несколькими источниками и дисплеями
  • Бесшовная технология – обеспечивает непрерывный видео поток, переключение в режиме реального времени и стабильную передачу сигнала*
  • Технология EDID Expert – выбирает оптимальные настройки EDID для высокого качества
  • Конфигурация передней панели: ЖК-дисплей и кнопки, ИК пульт дистанционного управления
  • Функционирование системы: последовательный контроллер, графический пользовательский веб-интерфейс, Telnet
  • Встроенный двунаправленный последовательный порт RS-232 для управления системы высокого класса
  • Видео высокого качества – HDTV разрешение 480p, 720p, 1080i и 1080p (1920 x 1080)
  • Поддерживает Dolby True HD и DTS HD Master audio
  • Поддерживает Consumer Electronics Control (CEC)
  • Power On Detection – если источник выключен, то VM5808H автоматически переключается на следующий включенный источник
  • Поддерживает ИК сигналы для дистанционного управления
  • Возможность обновления прошивки
  • Установка в стойку
  • Металлический корпус.

* При использовании бесшовной технологии переключения недоступны 3D, Deep Color и чересстрочный режим (например, 1080i). Для использования указанных режимов необходимо отключить бесшовную технологию.

Технические характеристики



Видеовход Интерфейс Гнездо HDMI тип А (черного цвета) - 8 шт.
Импеданс 100 Ώ
Макс. расстояние 1,8 м
Видеовыход Интерфейс Гнездо HDMI тип А (черного цвета) - 8 шт.
Импеданс 100 Ώ
Макс. расстояние 15 м
Видео Макс. скорость передачи данных 6,75 гбит/с (2,25 гбит/с на каждую полосу)
Макс. частота пикселизации 225 MГц
Соответствие HDMI (3D, насыщенный цвет)
Совместимость с HDCP 1.4
Consumer Electronics Control (CEC)
Макс. разрешение До 1080p
Макс. расстояние До 15 м
Управление RS-232 Разъем: Гнездо DB-9 (черного цвета)- 1 шт.
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1,
Четность: Нет, Управление потоками: Нет
ИК Миниатюрное гнездо стерео (черного цвета) - 1 шт.
Параметры EDID Режим EDID: По умолчанию/ Порт 1/ Ремикс/ Настраиваемый (поддержка Мастера EDID)
Питание Разъем: Гнездо переменного тока с 3 штырьками - 1 шт.
Допустимая входная мощность: 100-240 В переменного тока; 50-60 Гц; 1,0 A
Потребление: 120 В переменного тока, 60 Вт; 230 В переменного тока, 62 Вт
Среда Рабочая температура 0-50°C
Температура хранения -20 - 60°C
Влажность 0-80% рт. ст. без образования конденсата
Физические
свойства
Корпус Металлический
Масса 4,03 кг
Размеры
(Д х Ш х В)
43,20 x 26,20 x 4,40 см

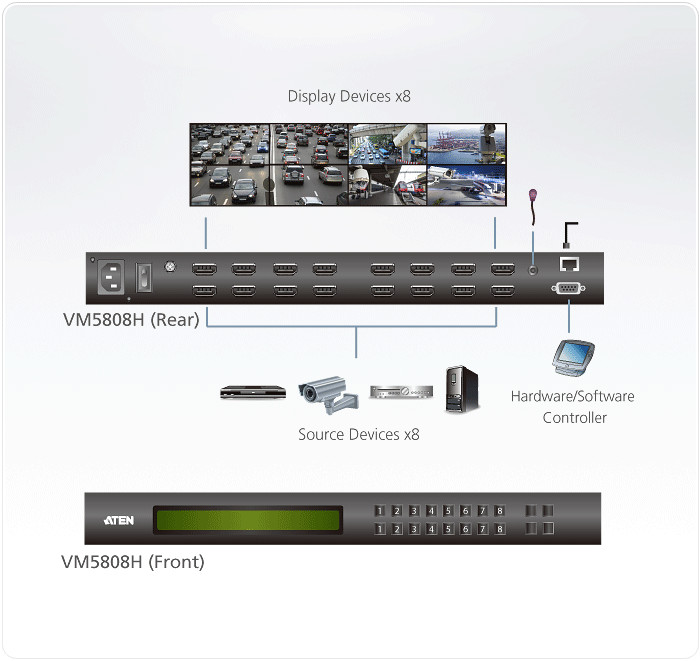

Схема подключения

Комплект поставки

  • 1 x aудио/видео матричный выключатель VM5808H
  • 1 х шнур питания
  • 1 x ИК-пульт управления
  • 1 х ИК-приемник
  • 1 x комплект для монтажа
  • 1 х инструкция по эксплуатаци

Поддержка и загрузка

• Описание и спецификация продукта

• Скачать руководство пользователя ATEN VM5808H

• Краткое руководство по установке

• Чертеж в формате CAD

Примеры использования в проектах

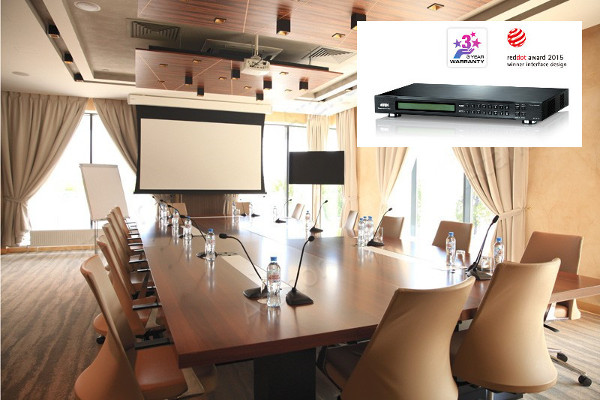

Многофункциональный зал-трансформер и VIP-переговорная в бизнес-центре Palmira Business Club

Матричный коммутатор 8х8 HDMI с масштабированием ATEN VM5808H вошел в систему управления аудио-визуальным оборудованием VIP-переговорной.

Переговорная, рассчитанная на 10 мест, была оснащена системами конференц-связи и видеоконференцсвязи, системой видеоотображения для презентаций, рабочих совещаний, сеансов связи с удаленными собеседниками.





Коммутатор ATEN VM5808H позволяет легко переключаться между различными источниками видеоизображения в режиме реального времени, и управлять его выводом на системы отображения, установленные в переговорной (проекционный экран, ЖК-панель).





Кулинарная школа VIVE Cooking School (Австралия)

В одной из ведущих кулинарных школ Сиднея используется система стриминга, в которой шеф-повар демонстрирует уроки мастерства для своих учеников в режиме реального времени.

ATEN VM5808H помогает в качественной обработке и передаче видеосигналов.







ATEN VM5808H

  • Модель ATEN VM5808H
  • Наличие По запросу
  • 363 072 руб.


Теги ATEN, ATEN VM5808H, матричный HDMI коммутатор
