Матричный коммутатор HDMI 8×8 AV Production HDMI-SW 8×8
Матричный коммутатор HDMI-SW 8×8 позволяет включить функцию извлечения или вставки аудиосигнала. Маршрутизация ИК-матрицы на этой видеоматрице следует за маршрутизацией видеосигнала. Устройство поддерживает одну или несколько видеостен с помощью команд RS232.
Особенности
-
- Поддержка HDMI 2.0/HDCP 2.2
- Поддержка бесшовного переключения
- Поддержка видеостены
- Поддержка извлечения звука HDMI
- Поддержка внешней вставки аудио LR в поток HDMI
- Поддержка управления EDID
- Разрешение видеовыхода HDMI до 3840×2160@60
- Управление с передней панели, RS232, TCP/IP (LAN 10M/100M)

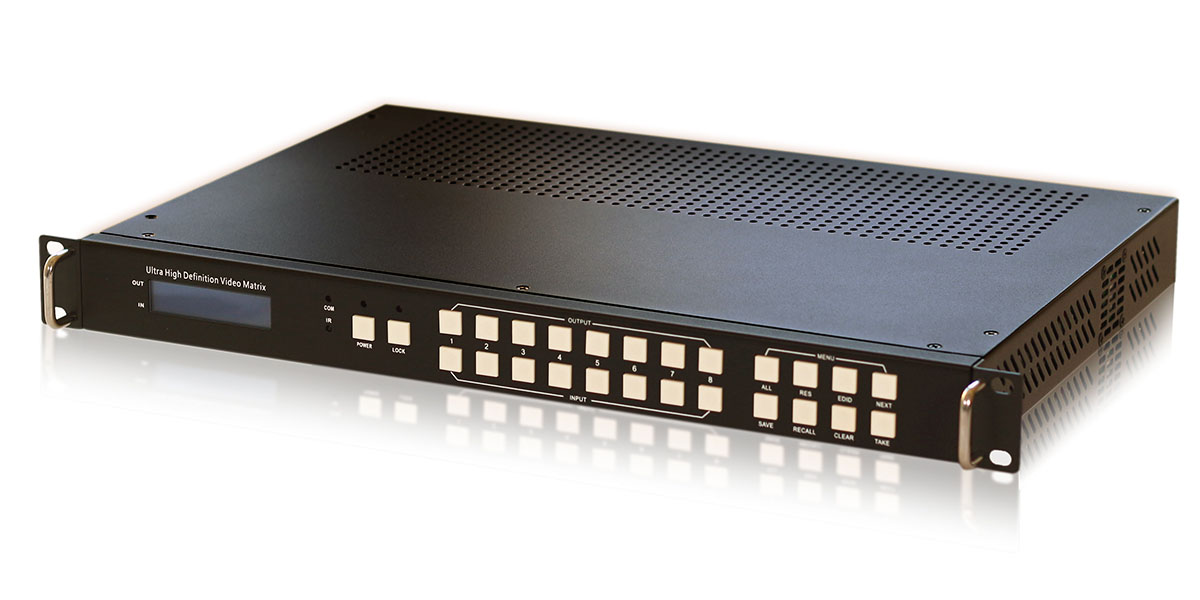

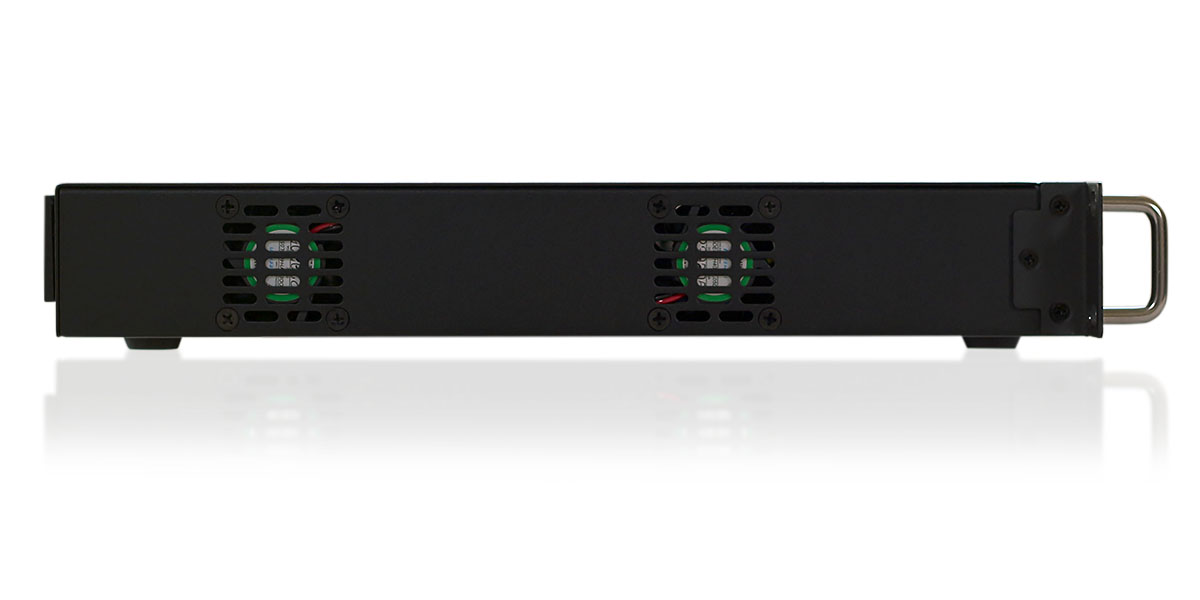

Внешний вид

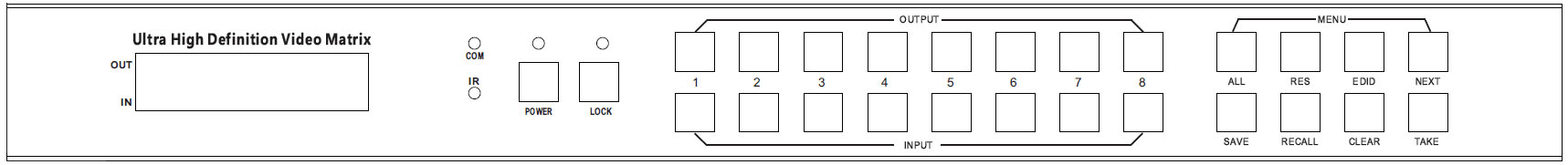

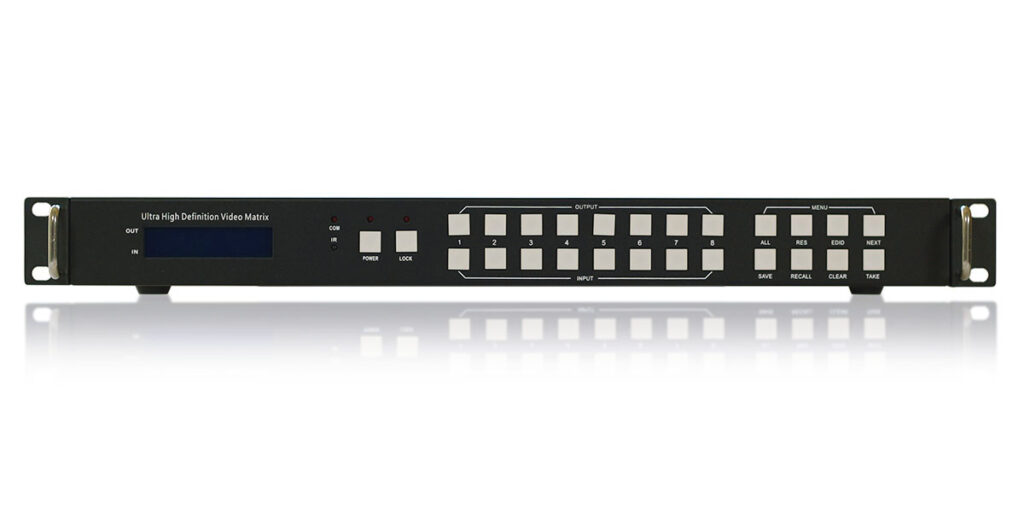

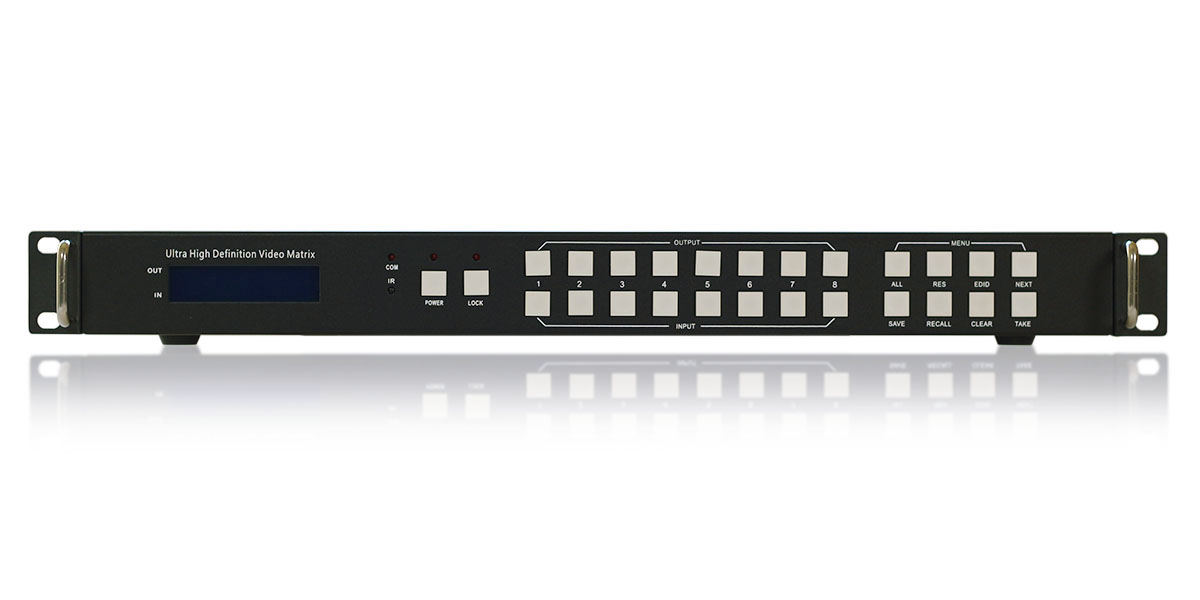

Передняя панель
- Кнопки OUTPUT/INPUT
- Нажмите кнопки OUTPUT n + INPUT m+ TAKE в указанной последовательности, чтобы переключить вход n матрицы на выход m
- Нажмите кнопку POWER и удерживайте ее в течение 5 секунд, чтобы матрица перешла в режим ожидания.
- Нажмите кнопку POWER и удерживайте ее в течение 1 секунды, чтобы включить матрицу
- Нажмите кнопку LOCK и удерживайте ее более 2 секунд, но менее 6 секунд, чтобы заблокировать или разблокировать кнопки на передней панели.
- При блокировке загорается индикатор Lock.
- Нажмите кнопку LOCK более 6 секунд, войдите в меню блокировки входа/выхода, затем нажмите IN n или кнопку OUTPUT для переключения состояния блокировки входа или выхода, затем нажмите TAKE для установки,
Нажмите CLEAR для выхода.
- Нажмите кнопки ALL + INPUT m + TAKE в указанной последовательности, чтобы переключить вход m на все выходы.
- Нажмите кнопку SAVE + OUTPUT n, чтобы сохранить текущую сцену маршрутизации как сцену n. Максимальное количество сцен — 8.
- Нажмите кнопку RECALL + OUTPUT n, чтобы вызвать сцену маршрутизации n в качестве текущей
- Нажмите кнопку RES + OUTPUT n + NEXT + TAKE, чтобы изменить разрешение выхода OUTPUT n
Варианты разрешения:
3840×2160@60, 3840×2160@50, 3840×2160@30, 3840×2160@25, 1920×1200@60,1920×1080@60, 1920×1080@50, 1600×1200@60, 1400×1050@60, 1366×768@60,1360×768@60,1280×1024@60, 1280×768@60, 1280×720@60, 1280×720@50, 1024×768@60
-
- Нажмите кнопки EDID + INPUT m + NEXT + TAKE, измените режим EDID порта INPUT m
Варианты EDID:
- Manual (ручной), 3840×2160@60, 3840×2160@30, 1920×1200@60,1920×1080@60, 1280×1024@60, 1280×720@60, 1024×768@60
- Ручной EDID загружается с помощью PC Tool

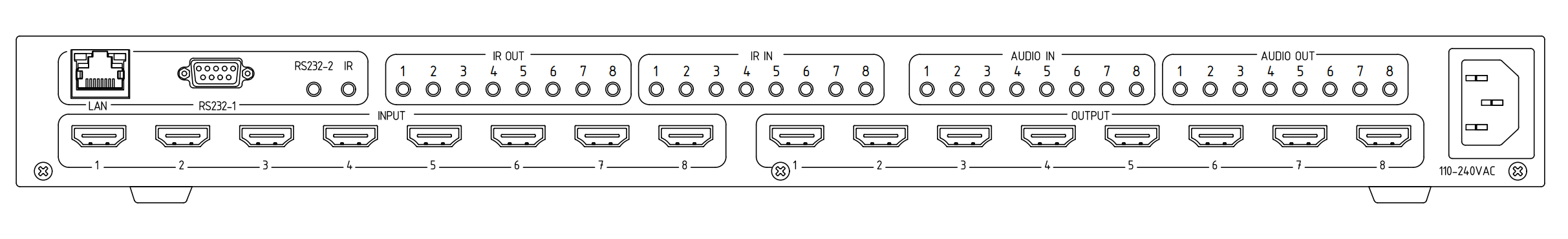

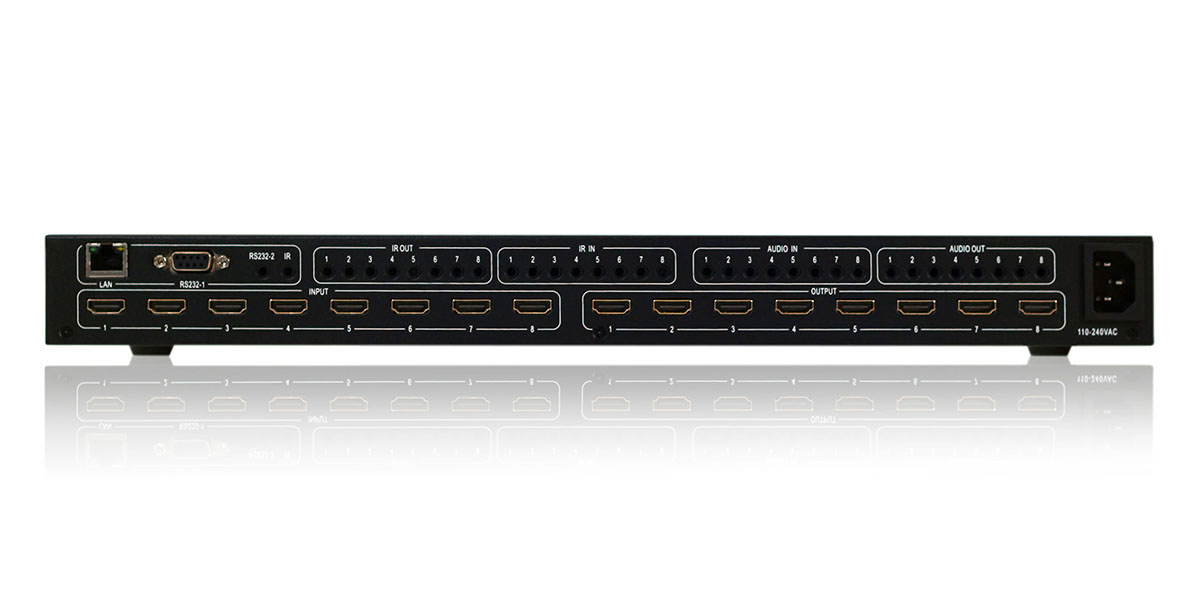

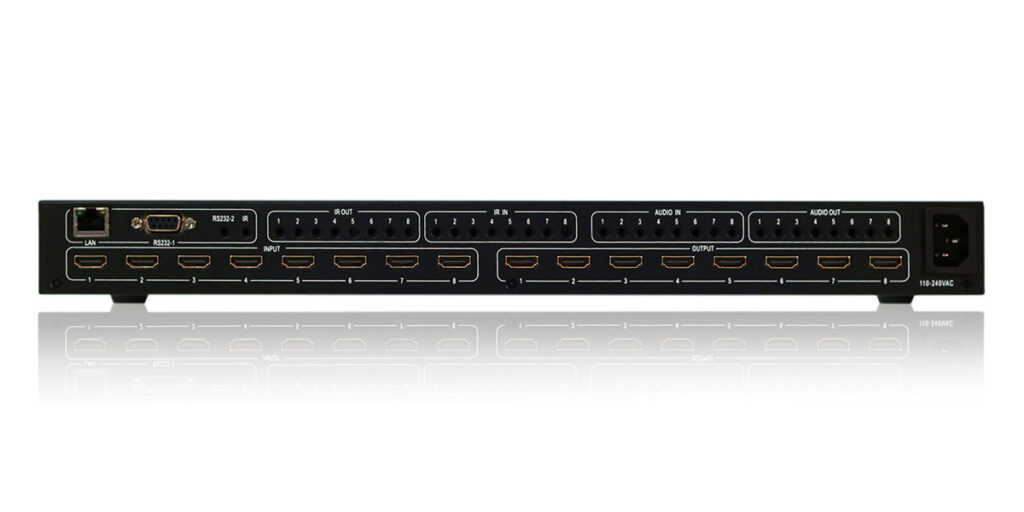

Задняя панель
- LAN (10 М/100 М), RS232 для управления с ПК
- Аналоговые аудиопорты IN/OUT связываются с соответствующими портами HDMI.Например: Если источник звука для HDMI 1 выбран External LR с помощью PC Tool, то аналоговый AUDIO IN LR1 (с разъемом 3,5 мм) будет выбран для замены встроенного звука потока данных HDMI input 1. Если источник звука для HDMI 1 выбран AUTO с помощью PC Tool, то в качестве потока звуковых данных будет использоваться исходный встроенный звук входа HDMI 1. Если входной сигнал DVI, независимо от настроек, система будет получать внешний аналоговый аудиовход. Аналоговый аудиовыход n всегда будет выводить тот же аудиоконтент, что и HDMI-выход n. Аналоговое подключение аудиовхода/выхода
- IR IN и IR OUT
IR IN/OUT служит для маршрутизации сигнала дистанционного управления и следует за маршрутизацией видеосигнала. Например, если вход HDMI m направляется на выходы HDMI n1 и n2, то порты IR IN n1 и n2 будут направлены на порт IR OUT m. См. иллюстрацию ниже.

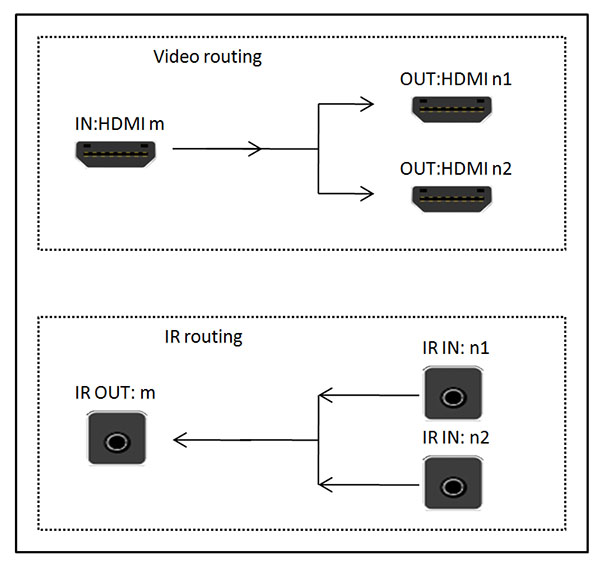

Связь между маршрутизацией видео и ИК
