AV Production TLR-RMC-4

Name: AV Production TLR-RMC-4
Brand: AV Production
SKU: 24394
Price: 215700 RUB
Availability: InStock

215 700 руб.

Модуль оборудован реле управления и может работать с токами до 8A при напряжении 220V. Модуль поддерживает блокировку четырех каналов, что делает возможным организовать защиту от взаимного переключения при использовании двигателей. Релейный модуль управления поддерживает настройку задержки включения отдельно по каждому каналу. Возможность цикличного выполнения команд с интервалом времени до 9999 сек полностью ресурсами процессора релейного модуля управления, без внешнего управления. При замыкании сухих контактов по порту RS-232 происходит передача состояния замкнутости или разомкнутости реле.

В наличии

Категория:Системы управления Бренд: AV Production

Релейный модуль управления питанием RELAY TLR-RMC-4

Релейный модуль включает в себя: четыре реле с перекидными контактами, схему управления диммером (СУД) (0–10 вольт, 256 градаций), пять сухих контактов, схему подключения инфракрасного приемника (протокол RC5) и интерфейс RS-232. Управление включением \ выключением реле, а также уровнем выходного напряжения СУД можно осуществлять от сухих контактов, инфракрасного пульта дистанционного управления (ИКПДУ), а также посредством команд RS-232. Разъемы для подключения к модулю показаны на рисунке в разделе «Внешний вид устройства».

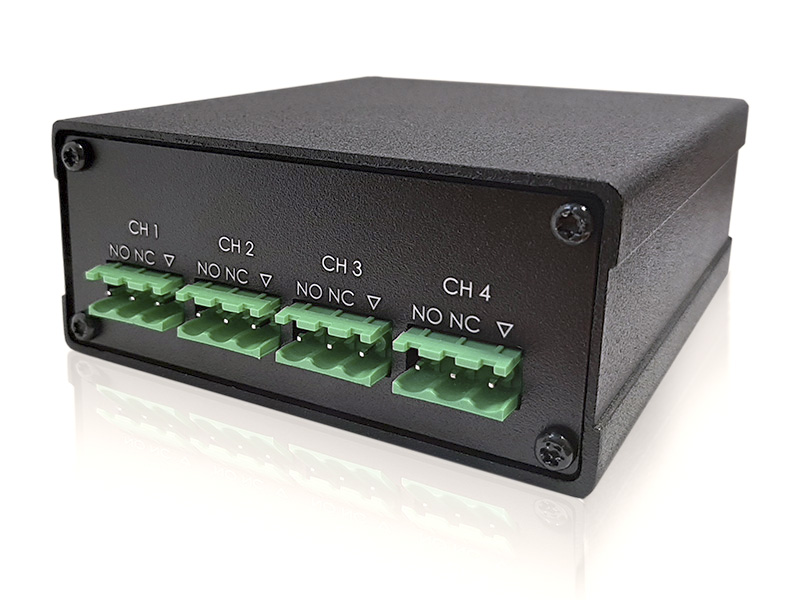

Релейный модуль оборудован четырьмя реле. На задней панели прибора выведены четыре трехконтактные группы. Каждая группа соответствует одному реле типа «С». Контакт, обозначенный треугольником, — это общий провод. Обозначения «NC» означает «нормально замкнутый» контакт, а «NO» означает «нормально открытый».

Релейный модуль управления позволяет посредством команд управление RS-232 или сухих контактов коммутировать нагрузку. Имея большое количество одновременно необходимых портов и входов, модуль предоставляет легкий путь для управления различными устройствами, уменьшая время и сложность инсталляций. Релейный модуль управления дает возможность управлять включением/выключением питания или замыкания/размыкания сухих контактов. И все это произойдет по нажатию одной кнопки. При использовании открытых стандартов, любое устройство, обладающее последовательным портом передачи данных, может послать и принять данные релейного модуля. А благодаря наличию анализатора сухих контактов (на которые не подается напряжение, а анализируется сам факт замыкания/размыкания) модулем можно управлять, минуя все другие системы управления, это очень удобно для создания резервных схем управления оборудованием.

Количество релейных каналов типа С	4
Управление	RS-232 и «сухие»контакты
Входное напряжение	12 VDC
Потребляемый ток	12V 3А
Защита Serial-портов	15 кВ для всех сигналов
Защита контактов RELAY	150 В
Магнитная изоляция	1.5 кВ для Ethernet-портов
Регулирующие требования	FCC Class A, CE Class A, UL, CUL, TÜV
Хранение при температуре	от 5 до 45°C
Допустимая влажность	от 10 до 90%
Габариты (ширина х высота х глубина)	92х40х76 мм
Вес	260 г
Гарантия	1 год

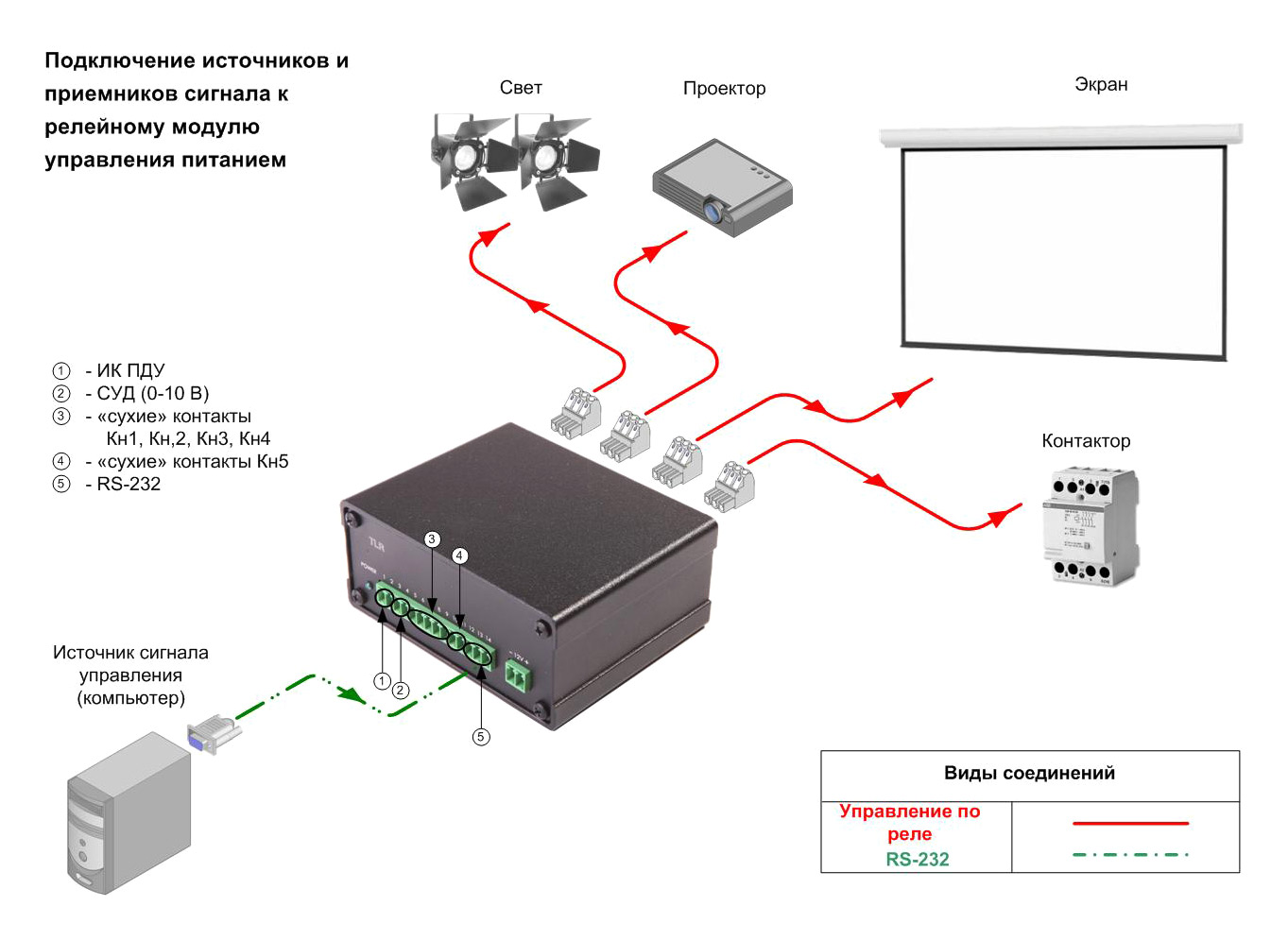

Схема подключения TLR-RMC-4
