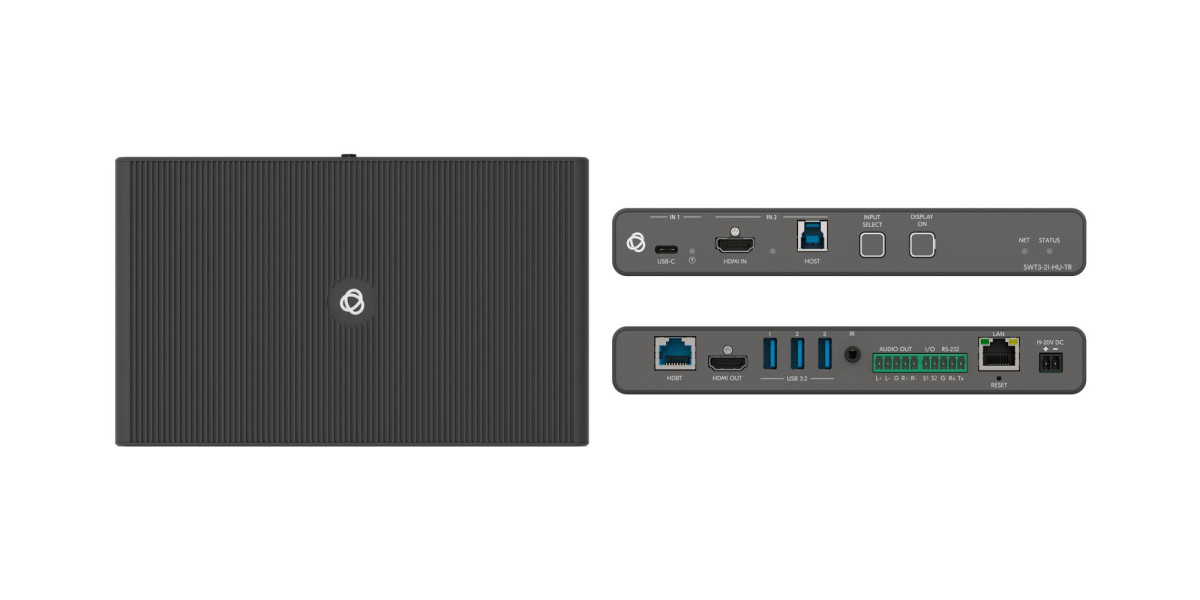

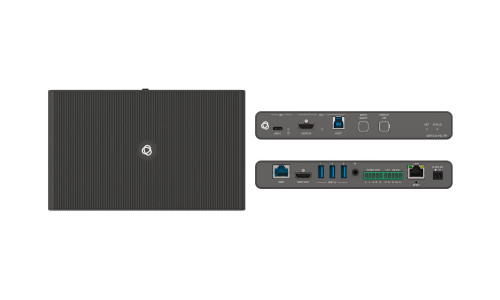

Коммутатор Kramer SWT3-21-HU-TR

Коммутатор 2х1 USB-C и HDMI + USB и приемник/передатчик по кабелю витой пары HDBaseT; поддержка 4K60 4:4:4, деэмбедирование аудио.

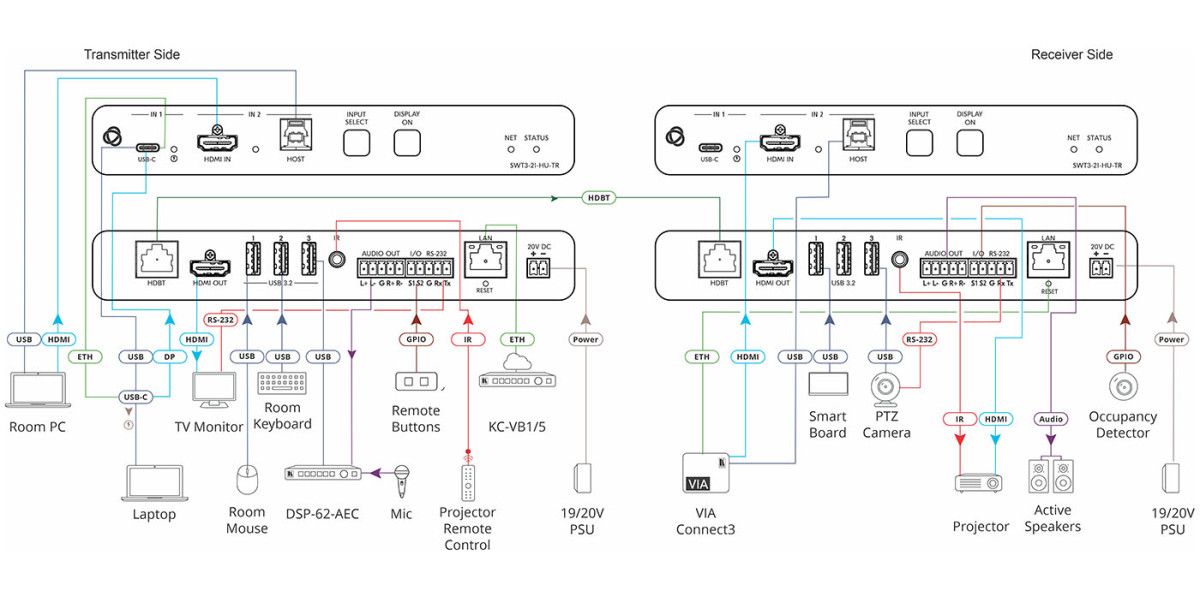

SWT3-21-HU-TR — автоматический коммутатор 2х1 с входом USB-C, двумя комбинированными входами HDMI/USB-B, выходом HDMI, а также портом HDBaseT 3.0, который может гибко настраиваться для передачи или приёма по линии витой пары сигналов 4K60 Гц (4:4:4) HDMI, USB 2.0, Ethernet, RS−232 и ИК. Также имеется три входа USB-A для подключения периферийных устройств в помещении (клавиатура, мышь, камера, саундбар и т.д.), которые можно переключать к активному хосту USB-B одновременно с подключением источника аудио-видеосигнала к дисплею с входом HDMI.

ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше.

Особенности

• Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал).
• Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4).
• Параллельная коммутация источников аудио-видео сигнала с устройством отображения и периферийных USB-устройств с активным USB-хостом для удобства гибридной совместной работы.
•  В качестве источника аудио-видео сигнала может использоваться любое пользовательское устройство с выходом USB-C, поддерживающим режим DisplayPort Alternate Mode (DP Alt Mode). Одновременно осуществляется подключение к периферийным устройствам USB 3.1 и сети Ethernet, а также быстрая зарядка с мощность зарядки до 60 Вт (в случае поддержки пользовательским устройством спецификации PD–2.0) — всё по единому кабелю USB-C.
• Стандартный передатчик, обладающий совместимостью с другими имеющимися на рынке устройствами HDBaseT. Для достижения оптимального расстояния передачи сигнала рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальное значение расстояния передачи может снижаться.
• Поддержка режимов, предусмотренных спецификацией HDMI 2.0b: HDCP 2.3, HDR 10, СEC, Deep Color, x.v.Color™, lip sync, некомпрессированного многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения.
• Гибкая коммутация и расширение портов USB — активный хост USB 3.2 подключается к коммутатору-удлинителю как со стороны передатчика, так и со стороны приемника. Сигналы USB 2.0 распространяются между передающей и приемной сторонами коммутатора-удлинителя, что позволяет подключать и переключать активный USB-хост как к локальным USB 3.2, так и к удаленным USB 2.0 устройствам, включая камеры и аудиоустройства, а также устройства HID (Human Interface Devices), такие как мыши, клавиатуры или интерактивные доски.
• Наличие проходного выхода HDMI — в режиме передатчика-коммутатора активный входной сигнал USB-C или HDMI передается на выход HDBT и параллельно выводится на порт HDMI для подключения локального монитора или добавления дополнительного устройства в последовательную цепочку.
• Интеллектуальная система работы с данными EDID Kramer I–EDIDPro™ — беспроблемное автоматическое взаимное подключение источников и средств отображения по принципу Plug and Play.
• Передача многоканального аудио — до 32 каналов несжатого аудио для поддержки работы с устройствами объемного звучания студийного уровня.
• Автоматическое деэмбедирование аудио из сигнала HDMI c выводом на аналоговый балансный стереовыход для воспроизведения при помощи профессиональной аудиосистемы. Параллельно эмбедированное аудио поступает в составе сигнала HDMI на средство отображения (например ТВ-приёмник) и может воспроизводиться его встроенными громкоговорителями или подключённой внешней аудиосистемой.
• Автоматическое переключение входов в режиме, определяемом пользователем — например, переключение на вход с последним по времени подключения активным источником видеосигнала. Парно-синхронизированный комплект, позволяющий автоматически переключать совместимые устройства передатчика и приемника, рекомендованные Kramer, для простого переключения без необходимости в специальном управлении.
• Удобное интегрированное подключение к системе онлайн-совещаний — Встроенная гибкая функция автоматического отключения USB-устройств, таких как камеры и саундбары, позволяет системам онлайн-совещаний распознавать отключение персонального устройства докладчика для их автоматической активации, удобной интеграции и простоты управления со стороны конечных пользователей в соответствии с потребностями гибридных рабочих сессий.
• Расширенное управление дисплеем — кнопка DISPLAY ON для включения/выключения удалённого дисплея, поддерживающего шину CEC. Также имеется функция автоматического включения/выключения дисплея посредством последовательных команд, отправляемых после подключения/отключения активного источника видеосигнала с задержкой, определяемой  пользователем.
• Гибкость и простота управления — выбор входа при помощи кнопки на лицевой панели, дистанционного замыкания сухих контактов, или управление по IP c использованием встроенных веб-страниц.
• Встроенный интеллектуальный шлюз управления устройствами при помощи набора интерфейсов, включающего CEC, RS-232, ИК и GPIO (порт ввода/вывода общего назначения). Простота интеграции с платформой управления Kramer Contro.
• Удлинение интерфейса Ethernet — данные интерфейса Ethernet передаются в обоих направлениях, что позволяет расширить возможности подключения к Ethernet на скорости до 1 Гбит/с для связи по локальной сети и управления устройством.
• Двустороннее удлинение интерфейса RS-232 — данные последовательного интерфейса передаются в обоих направлениях, что позволяет передавать как передавать данные, так и управлять устройством.
• Двустороннее удлинение ИК-интерфейса — ИК-команды передаются в обоих направлениях, что позволяет дистанционно управлять периферийными устройствами, расположенными на обоих концах линии HDBT.
• Защищённое сетевое подключение — аутентификация пользователей в соответствие со стандартом 802.1x.
• Удобство работы и обслуживания — многофункциональные светодиодные индикаторы: выбранного видеовхода, а также наличия подключения активного AV и/или USB источника, состояния IP-адреса и идентификации устройства в сети, наличия питания и состояния подключения источника и потребителя сигнала. Удалённое обновление встроенного ПО, а также полный контроль за работой устройства по локальной сети при помощи встроенных web-страниц.
• Простота и удобство инсталляции — малогабаритное устройство с настраиваемыми функциями. Его можно запрограммировать как передатчик (со стороны рабочего места) или как приемник (со стороны дисплея), что позволяет сэкономить время на установку.
